Модельный ряд хлораторов АХВ-1000



        Автоматические вакуумные хлораторы модельного ряда АХВ-1000 относятся к классу хлораторов эжекционного типа, использующих газообразный хлор, и предназначены для дозирования хлорного газа и хлорирования питьевых, промышленных и сточных вод.
         Модельный ряд хлораторов АХВ-1000 выполняет требования ПБ 09-594-03 и содержит типоразмерный ряд Р (рис.1, обозначается АХВ-1000/Р…), а также типоразмерный ряд Е (рис.2, обозначается АХВ-1000/Е…), модификации которых перекрывают диапазон производительности по хлору от 0,1 кг/час до 40 кг/час. Типоразмерный ряд Р ориентирован на конструктивное выделение основных узлов изделия с целью доступа к местам их сочленения для обеспечения высокой ремонтопригодности устройства, а типоразмерный ряд Е - на максимальную компактность изделия.

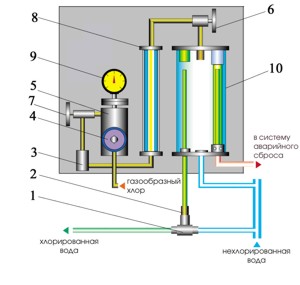

1 - эжектор; 2 - гидрозатвор; 3 - вакуумныйрегулятор; 4 - запорный вентиль; 5 - фильтр; 6, 7 - регулирующие вентили; 8 - ротаметр;9 - манометрический индикатор; 10 - вакуумный стабилизатор (смеситель).

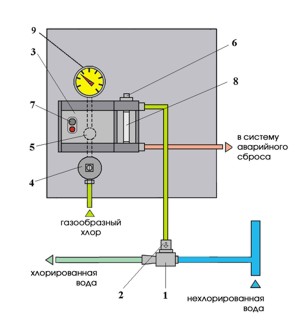

1 - эжектор; 2 - гидроклапан; 3 - вакуумный регулятор; 4 - запорный вентиль; 5 - фильтр; 6 - регулирующий вентиль; 7 - механический индикатор; 8 - ротаметрический индикатор; 9 - манометрический индикатор.

Рис. 1. Хлоратор АХВ-1000/Р-СМ

Рис. 2. Хлоратор АХВ-1000/Е





 Конструкция любой модели хлоратора АХВ-1000 включает следующие основные узлы:

-                    эжектор;

-                    ротаметр или ротаметрический индикатор расхода хлора;

-                    регулирующий вентиль по газообразному хлору;

-                    запирающий вентиль по газообразному хлору;

-                    манометрический индикатор давления хлора;

-                    хлоропроводы;

            -          механический фильтр очистки хлора.

          По заявке потребителя в конструкцию хлоратора могут быть  включены следующие составные узлы изделия:

-                    вакуумный регулятор (предохранительный клапан механического типа);

-                    вакуумный стабилизатор - смеситель (предохранительный клапан

                        динамического  типа);

-                    гидроклапан эжектора или гидрозатвор эжектора;

-                    сигнализатор аварийной ситуации;

-                    коллектор, исключающий смеситель (коллектор К12.И).

Основные параметры и характеристики хлораторов АХВ-1000



Показатели назначения

Модель хлоратора

Типоразмерный  ряд  Р

Типоразмерный ряд Е

АХВ-1000/Р06

АХВ-1000/Р12

АХВ-1000/Р24

АХВ-1000/Е02

АХВ-1000/Е04

АХВ-1000/Е10

АХВ-1000/Е20

АХВ-1000/Е40

Давление хлора, не более,

кГс/см2

6

10

Диапазон расхода хлора, кг/час

0,3-6,0

1-12

1,5-24

0,1-2

0,2-4

0,5-10

1-20

2-40

Минимальная разность давления воды на входе в эжектор и противодавления на выходе из эжектора, кГс/см2

2,0

2,0

1,5

2,0

2,0

2,0

1,5

2,0

Внутренний диаметр эжекторного трубопровода, мм

20

20

60

20

20

20

60

60

Минимальный расход воды эжекторного трубопровода, м3/час

2,0

2,0

13,5

2,0

2,0

2,0

13,5

15,5

Габаритные размеры, мм, не более:

длина

ширина

высота





     570

340

685





    570

    340

    685







    570

    340

  685





    400

    450

    670





    400

    450

    670





    400

    450

    670





    653

    600

    220





    653

    600

    220

Масса, кг, не более:

30

30

30

5

5

8

10

20

Габаритные размеры эжектора, не более, мм:

длина

ширина

высота





    185

      45

     110





    185

      45

     110





    185

      45

     110







    242

      65

      85





    225

    101

    160





    225

    101

    160





    402

    165

    283





    402

    165

    283





        Вакуумный регулятор обеспечивает поддержание вакуума во всех последующих узлах хлоратора по ходу движения хлор-газа при наличии эжекции и перекрытие доступа хлор-газа в эти узлы при отсутствии эжекции.
         Вакуумный стабилизатор, часто именуемый в технической литературе смесителем, является составной частью хлоратора АХВ-1000/Р-СМ и предназначен прежде всего для предотвращения попадания воды при отсутствии эжекции в хлоронесущие узлы и детали конструкции.
        Гидрозатвор эжектора применяется только при наличии смесителя для существенного снижения количества воды, поступающей в единицу времени в смеситель из эжектора, в аварийных ситуациях, связанных с отсутствием эжекции.
         Эжектор хлоратора может комплектоваться гидроклапаном полностью перекрывающим обратный ход воды из эжектора в аварийных ситуациях. Такое действие гидроклапана позволяет отказаться от установки смесителя , который в этом случае фактически дублировал бы его функции и соединять выход ротаметра через коллектор К12.И и эжектор с гидроклапаном (рис.3).

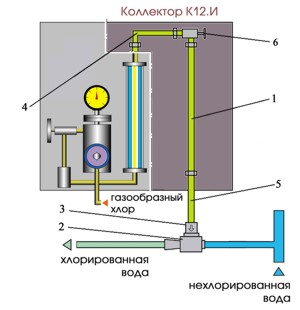

1 - замедлитель; 2 - эжектор; 3 - гидроклапан; 4, 5 - хлоропроводы; 6 - регулирующий вентиль.

Рис. 3. Хлоратор АХВ-1000/Р-КЛ ( с коллектором К12.И )



         Вышеперечисленные основные и составные узлы хлоратора, вошедшие в конструкцию той или иной модели, монтируются на одной прямоугольной панели, имеющей габаритные размеры 400x670 мм при установочных размерах соответственно 300x570 мм.         В целях улучшения технических характеристик хлораторы АХВ-1000 по заявке потребителя могут комплектоваться и дополнительными составными узлами, смонтированными отдельно от хлоратора:

  • коллектор, дополняющий смеситель (коллектор К12.Д);
  • автоматический регулятор расхода хлора (САР-РХ);
  • автоматический переключатель баллонов с хлором (АПБ);
  • сигнализатор содержания хлора в воздухе (ССХВ);
  • испаритель жидкого хлора.

         САР-РХ и коллектор К12.Д являются функционально самостоятельными устройствами, расширяющими технические возможности хлораторов. Коллектором К12.Д (рис.4) оснащаются хлораторы АХВ-1000/Р-СМ. Он обеспечивает всасывание в выходную трубку вакуумного стабилизатора сухого газообразного хлора, так как его применение позволяет установить уровень воды в вакуумном стабилизаторе ниже верхнего торца выходной трубки и поддерживать этот уровень, не нарушая технологического режима работы хлоратора АХВ-1000/Р-СМ.

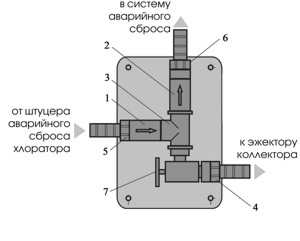

1 - обратный клапан входной; 2 - обратный клапан аварийного сброса; 3 - тройник; 4, 5, 6 - штуцеры; 6 - регулирующий вентиль.

Рис. 4. Коллектор К12.Д



        Применение этого коллектора позволяет повысить срок службы соединительных шлангов, труб, других деталей от выходной трубки до эжектора и узлов эжектора, так как без коллектора К12.Д они подвергаются воздействию концентрированной хлорноватистой кислоты ввиду всасывания в выходную трубку смеси газообразного хлора большой концентрации и воды.         Кроме этого коллектор К12.Д позволяет повысить производительность хлоратора по хлору, так как в выходную трубку вакуумного стабилизатора всасывается только газообразный хлор.         Учитывая мировые тенденции совершенствования аппаратуры хлорирования воды и потребности рынка ФСП "КРАВТ" приступило к производству системы автоматического регулирования расхода газообразного хлора в процессе хлорирования питьевых, промышленных и сточных вод (сокращенно САР-РХ).          Модификации САР-РХ обеспечивают измерение остаточного хлора в воде в диапазонах от 0-0,5 мг/л до 0-2мг/л и регулирование расхода хлор-газа в диапазоне от 0,1-2кг/час до 2-40кг/час.          В состав САР-РХ входят следующие узлы, работающие как самостоятельные устройства (рис. 5):

  • электромеханический дозирующий вентиль (ЭМДВ);
  • анализатор содержания хлора в воде (АСХВ);
  • блок электропитания.

         АСХВ - это устройство с датчиком, обеспечивающим непрерывный контроль остаточного хлора в воде на основе амперометрического метода, и преобразователем электрического сигнала датчика в управляющий сигнал, что позволяет перейти от ручного дозирования хлора к автоматическому. Монтаж осуществляется как можно ближе к месту, где формируется окончательное содержание остаточного хлора в процессе водоподготовки. Этим местом может быть и труба (магистраль), и резервуар.

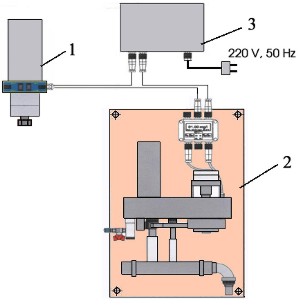

1 - ЭМДВ; 2 - АСХВ; 3 - блок питания.

Рис. 5. Система автоматического регулирования расхода хлора (САР-РХ)



         ЭМДВ адаптирован к конструкции и техническим характеристикам хлораторов АХВ-1000/Р и АХВ-1000/Е (рис.6, 7).

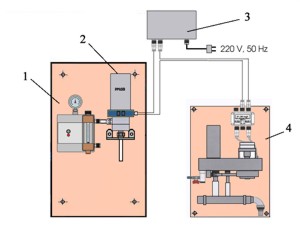

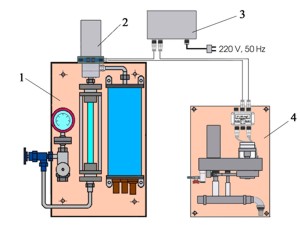

1 - хлоратор АХВ-1000/Р-СМ; 2 - ЭМДВ; 3 - блок питания; 4 - АСХВ.

Рис. 6. Хлоратор АХВ-1000/Р-СМ с САР-РХ

1 - хлоратор АХВ-1000/Е; 2 - ЭМДВ; 3 - блок питания; 4 - АСХВ.

Рис. 7. Хлоратор АХВ-1000/Е с САР-РХ

         ЭМДВ имеет высокую точность дозировки и может управляться как автоматически (от АСХВ), так и вручную посредством расположенной на его фронтальной панели клавиатуры. Его надежность обеспечивается применением современных качественных и хлоростойких материалов.

Предусмотрена возможность передачи электрического сигнала, характеризующего положение вентиля, на пульт (компьютер) диспетчера. При такой конфигурации технологической схемы хлорирования роль диспетчера (и обслуживающего персонала в целом) сводится к контролю за работой автоматической системы и обеспечению своевременного планового технологического обслуживания агрегатов.


         ФСП "КРАВТ" осуществляет шеф-монтаж, а также гарантийное и после гарантийное обслуживание производимого оборудования, содержание и объем которых согласуются с потребителем.



ФОТОГРАФИИ ПОСТАВЛЯЕМОГО ОБОРУДОВАНИЯ



Увеличить

Увеличить

Увеличить

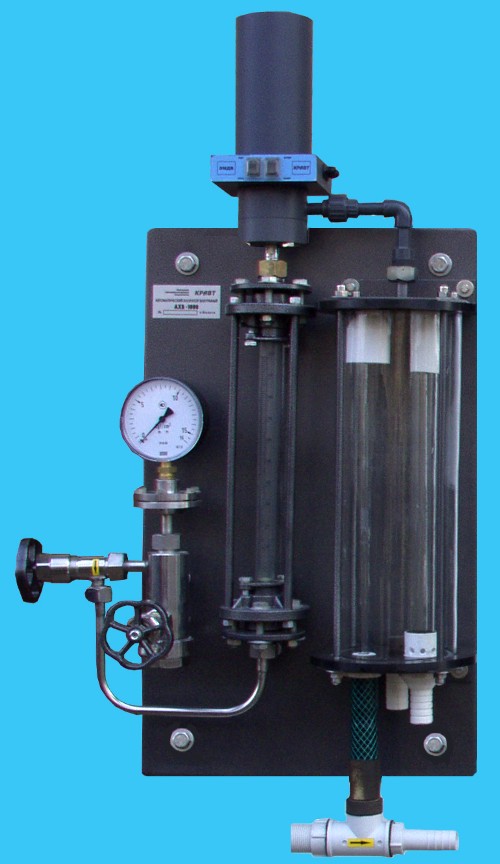

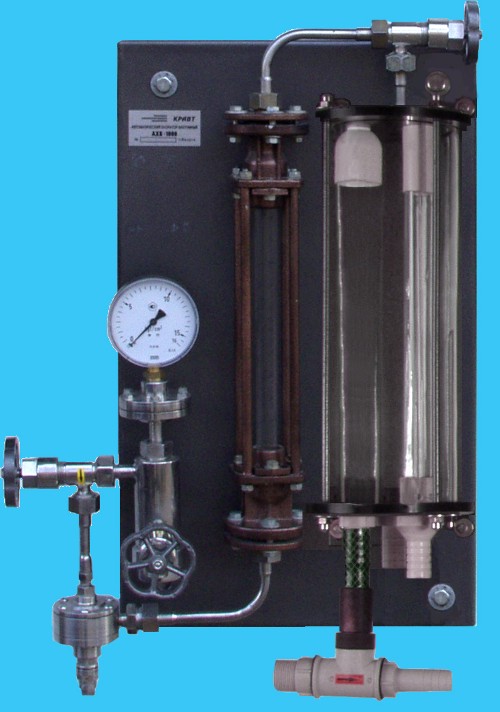

1. Хлоратор АХВ-1000/Р-СМ
(базовый комплект)

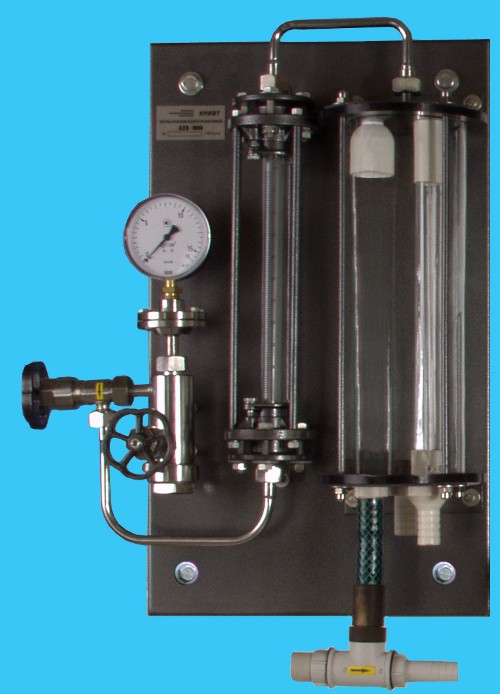

2. Хлоратор АХВ-1000/Р-СМ
(комплектация с расширением)

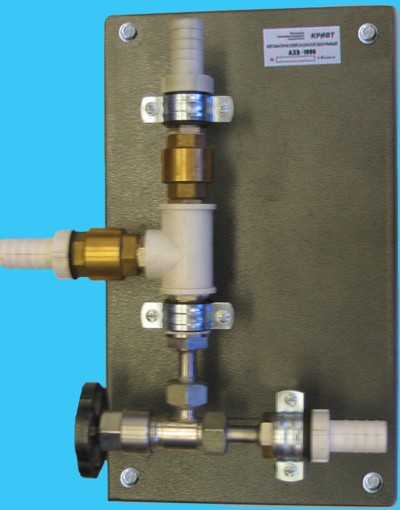

3. Коллектор К12.Д

Увеличить




Увеличить

Увеличить

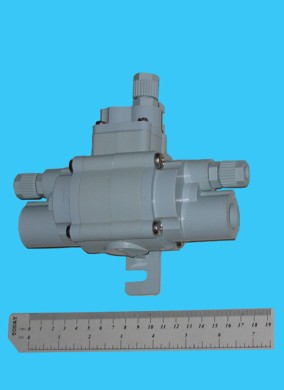

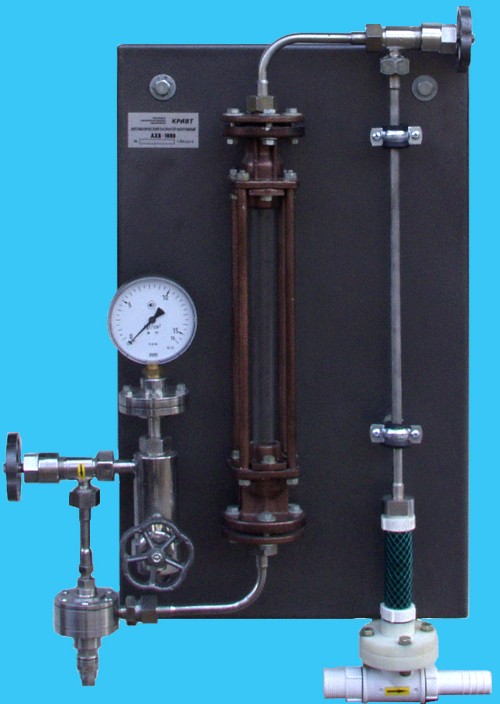

4. Хлоратор АХВ-1000/Р-КЛ

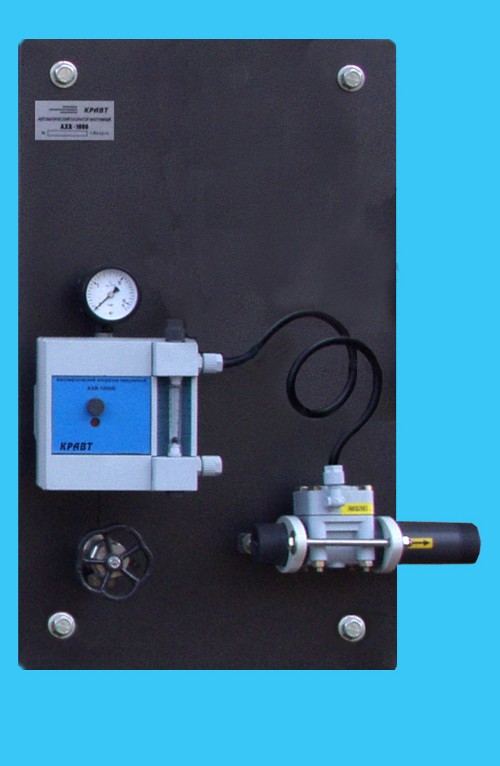

5. Хлоратор АХВ-1000/Е

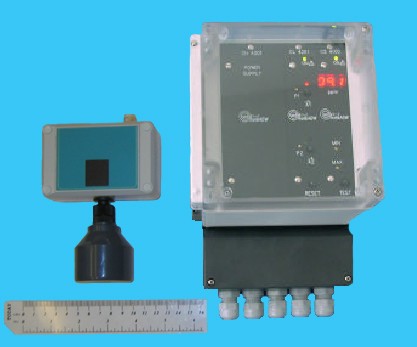

6. Сигнализатор содержания хлора в воздухе ССХВ

Увеличить

Увеличить




Увеличить

7. Автоматический переключатель баллонов АПБ-01

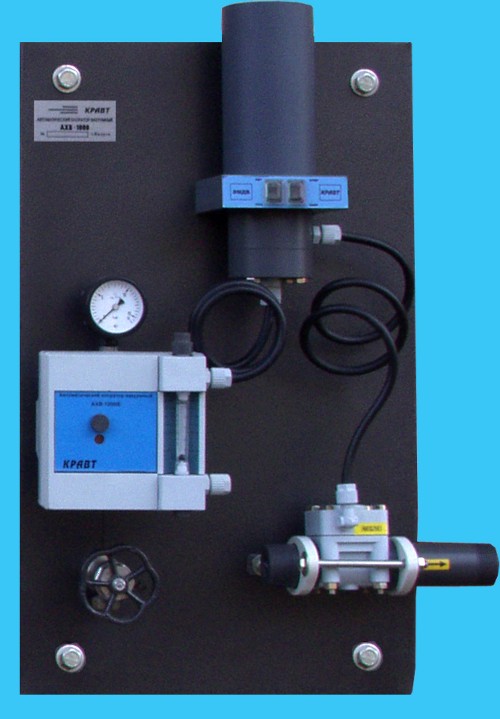

8. Хлоратор АХВ-1000/Е с ЭМДВ

9. Хлоратор АХВ-1000/Р-СМ с ЭМДВ






Увеличить

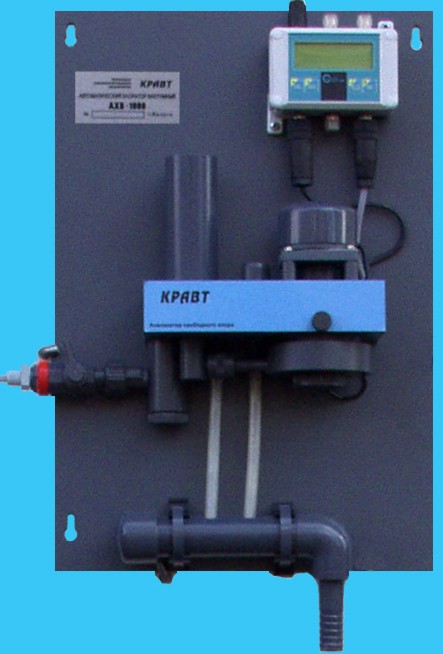

10. Анализатор содержания хлора в воде АСХВ



НОВИНКА!!!

ЭЖЕКЦИОННЫЕ ДОЗАТОРЫ ГИПОХЛОРИТА


        Развивая модельный ряд хлораторов АХВ-1000 в направлении использования его возможностей для дозирования не только газообразного хлора, но и хлорсодержащих жидкостей, на ФСП "КРАВТ" созданы и прошли успешные испытания эжекционные дозаторы гипохлорита с широким диапазоном производительности по расходу гипохлорита: от 0 до 0,4 м3/час (0 - 400 л/час).
        За основу была взята модель хлоратора АХВ-1000 с коллектором К12.И (см. рис.3), и эта модификация хлоратора названа "Хлоратор АХВ-1000/Р000-КЛ-ГХ". Причем в аббревиатуре "Р000" вместо "000" пишется максимальная производительность по расходу гипохлорита в "л/час" , которая согласуется с желанием заказчика. Фактически применение таких дозаторов позволяет отказаться от дозирующих насосов.
        Схематично конструкция такого хлоратора представлена на рис.8.

Рис. 8 Хлоратор АХВ-1000/Р000-КЛ-ГХ

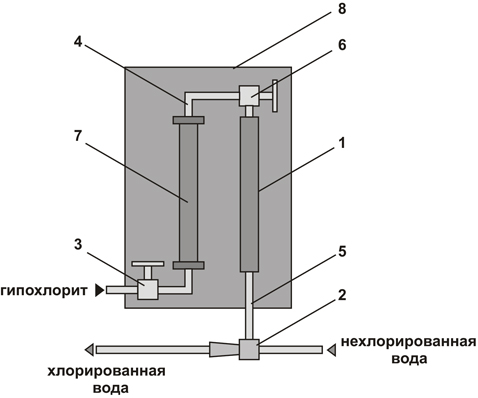

1-замедлитель
2-эжектор
3-запорный вентиль
4,5-трубопроводы
6-регулирующий вентиль
7-ротаметр
8-панель


Принцип его действия аналогичен принципу действия предыдущих моделей. Поток воды, проходя эжектор 2, создает всасывающий эффект, и гипохлорит под его действием (т.е. благодаря образовавшемуся вакууму) всасывается в запорный вентиль 3, ротаметр 7, трубопровод 4 с регулирующим вентилем 6 и далее по замедлителю 1 и трубопроводу 5 эжектируется в воду, образуя на выходе эжектора поток хлорированной воды. Отталкиваясь от этого принципа действия, будем называть хлоратор и эжекционным дозатором.

Увеличить
Фото 11

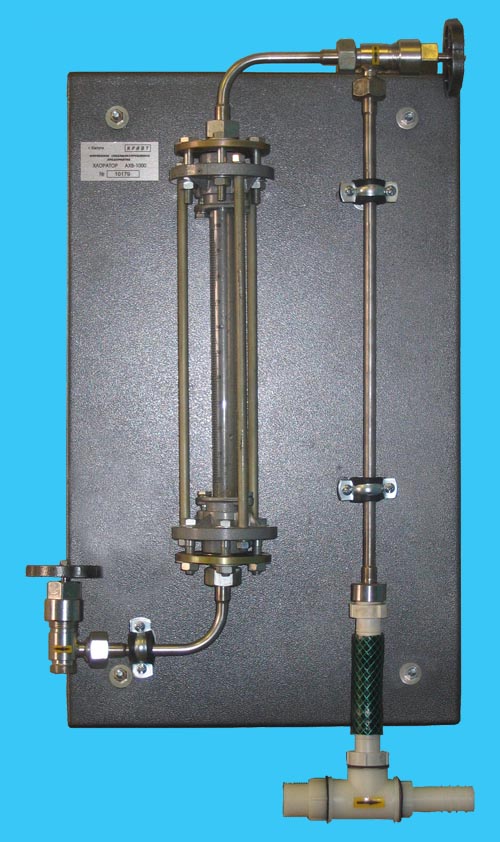

        На фото 11 представлен внешний вид хлоратора АХВ-1000/Р000-КЛ-ГХ.

Его конструкция состоит из тех же узлов и деталей, что и хлоратора АХВ-1000/Р-КЛ (см. рис.3 и фото 4). Более того, его установочные и присоединительные размеры полностью соответствуют их значениям в хлораторах АХВ-1000 и ЛОНИИ-100, т.е. их монтаж не вызывает затруднений.

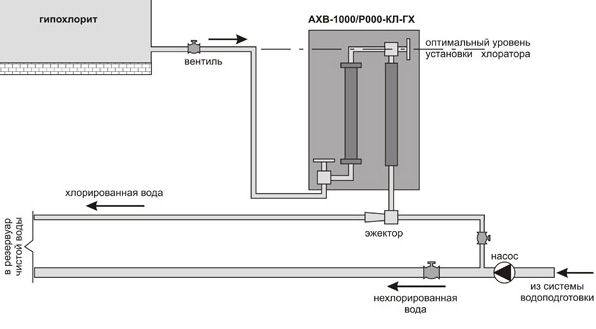

        На рис. 9 дана примерная схема включения эжекционного дозатора-хлоратора АХВ-1000/Р000-КЛ-ГХ в систему обеззараживания воды гипохлоритом. Гипохлорит подается в хлоратор самотеком из накопительного резервуара. Для исключения потерь эжекции и соответственно снижения производительности по расходу гипохлорита желательно хлоратор устанавливать не выше выхода гипохлорита из этого резервуара. На схеме отмечен оптимальный уровень согласования положения резервуара (точки выхода гипохлорита) с элементами конструкции хлоратора. Аналогичная схема имеет место и для бассейнов, причем в отдельных случаях подача нехлорированной воды из магистрали в резервуар обеззараженной воды или бассейн может отсутствовать.



Рис.9 Примерная схема включения эжекционного дозатора-хлоратора АХВ-1000/Р000-КЛ-ГХ в систему обеззараживания воды гипохлоритом

        Система стабильно работает в широком диапазоне разности давлений воды на входе и выходе эжектора: от 1,5 кгс/см2 до 7 кгс/см2 (0,15 - 0,7 МПа). Причем, начиная с 2 кгс/см2 (0,2 МПа), увеличение производительности по расходу гипохлорита происходит незначительно. Поэтому наиболее рациональна работа системы при разности давлений на эжекторе порядка 2 - 3 кгс/см2 (0,2 - 0,3 МПа).
        Хлораторы АХВ-1000/Р000-КЛ-ГХ могут также комплектоваться САР-РХ в том же составе: АСХВ, ЭМДВ и блок питания; либо ЭМДВ с блоком питания.
